Messagepar Tirefond Fou » 29 Jan 2008 18:56

Bonjour
En base absolue il faut une visée, soit avec viseur et mire classique soit avec une visée laser.
Ma question est la suivante sur quellle longueur maxi peut on esperer faire une visée correcte avec cette derniere. et avez vous quelques photo du matos.

merci d'avance.
Tirefond Fou
Nouveau Posteur
Nouveau Posteur

Messages: 3
Inscription: 17 Jan 2008 18:32

Re: Les visées laser

Messagepar Florian Barraud » 29 Jan 2008 19:28

Bonjour,
Du moment que la ligne de visé est assuré (donc pas d'obstacle) jusqu'a 2 km avec le laser
Il y a également un système non laser, mais infrarouge, qui permet la visé jusqu'a 10km et vous êtes sur que c'est la mir qui est prise en compte et pas une feuille qui coupe le laser
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1082
Inscription: 19 Oct 2007 08:44

Re: Les visées laser

Messagepar Tirefond Fou » 29 Jan 2008 22:31

Bonjour
Merci pour la reponse. pour ce qui est du systeme visée laser je ne connait effectivement pas le principe en détail. si vous avez des infos je suis preneur merci
pascal
Tirefond Fou
Nouveau Posteur
Nouveau Posteur

Messages: 3
Inscription: 17 Jan 2008 18:32

Re: Les visées laser

Messagepar leballast » 13 Mar 2008 20:04

les chiffres sont impressionnants !
malheureusement je n'ai suivi des visees d'un telle longueur !!

pour les visees laser avec le chariot equipe sur certain machine, en general on limite le tir a 300m grand maxi (pour viser le nivellement d'un AdV par ex). Sachant que la plupart des enregistrements dans les memes conditions est une succession de visees de 100 - 150m

les visees classique au viseur (breithaupt) (excusez pour l'orthographe si j'ecorche le nom, mais je ne me rappel jamais de ttes les lettres de ces foutus viseurs ;)
sont de 100m d'apres notice
mais a l'oeiln les visees sont faites sur 80m ...
apres le risque d'erreur humaine s'accentue rapidement ..
voila un debut de reponse
^^
leballast
Nouveau Posteur
Nouveau Posteur

Messages: 5
Inscription: 07 Mar 2008 19:10

Re: Les visées laser

Messagepar Nounours » 13 Mar 2008 22:30

Salut

les visees classique au viseur (breithaupt) (excusez pour l'orthographe si j'ecorche le nom, mais je ne me rappel jamais de ttes les lettres de ces foutus viseurs sont de 100m d'apres notice mais a l'oeiln les visees sont faites sur 80m ...

Je confirme avec le bréto :lol: :lol: 80m GRAND maxi pour limiter les erreurs de lecture, je te conseille d'essayer la nuit avec des torches en pleine campagne, c'est vraiment la grosse galére :( :(

:wink: :wink:
Sans TTX, pas d'entretien donc pas de circulation ..........
Avatar de l’utilisateur
Nounours
Site Admin
Site Admin

Messages: 2933
Inscription: 28 Aoû 2007 14:07
Localisation: Pau

Re: Les visées laser

Messagepar leballast » 17 Mar 2008 17:15

avec une bonne porto bien orientée
et ca passe !!

;)
leballast
Nouveau Posteur
Nouveau Posteur

Messages: 5
Inscription: 07 Mar 2008 19:10

Re: Les visées laser

Messagepar Nounours » 05 Juin 2008 17:57

Salut

Hormis les visées "manuelles" faites avec le brétho (plus facile à écrire que l'original :lol: :lol:)

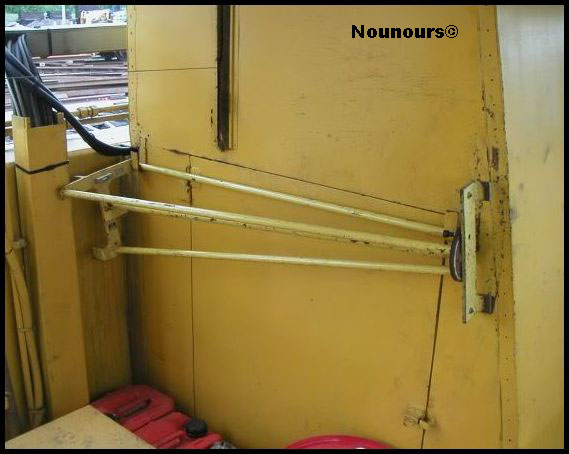

Les 2 supports bréto + mire :


Il existe les principaux systèmes de visées suivants (embarqués ou non) :

PALAS (Matisa)
BASIL
BACARA
TOPORAIL

Qui pourrait m'en dire plus sur les 2 derniers cités

:wink: :wink:
Sans TTX, pas d'entretien donc pas de circulation ..........
Avatar de l’utilisateur
Nounours
Site Admin
Site Admin

Messages: 2933
Inscription: 28 Aoû 2007 14:07
Localisation: Pau

Re: Les visées laser

Messagepar breizhoo » 05 Juin 2008 18:12

bonjour,

j'ai déjà vu fonctionner et utilisé le bretaupt mais il y a un systeme identique qui consiste à viser une mire située sur la bourreuse à l'aide d'un viseur. il est situé sur un chariot qui roule sur le rail. La mire est située sur le chariot avant de la bourreuse. Le troisieme de l'equipage ( eh oui il en faut toujours un pour commander et un autre pour bourrer ), deplace le chariot sur le rail jusqu'a un point fixe qui sert de reference. Il vise la mise et la deplace à l'aide d'une télécommande de gauche à droite ou de bas en haut pour s'aligner dans son viseur au fur et à mesure que la bourreuse avance. C'est lui qui donne les points de nivellement et de dressage à la machine. ça s'utilise en RVB sur ligne classique ou sur des points obligés ( raccordement de PN, entrée d'un tunnel posé sur du beton,....)
Avatar de l’utilisateur
breizhoo
Posteur Fou
Posteur Fou

Messages: 729
Inscription: 23 Juin 2007 15:06
Localisation: nozay 44

Re: Les visées laser

Messagepar breizhoo » 05 Juin 2008 18:30

bonjour,

voila à quoi cela ressemble sur la 7eme photo

photo prise par notre administrateur.
Avatar de l’utilisateur
breizhoo
Posteur Fou
Posteur Fou

Messages: 729
Inscription: 23 Juin 2007 15:06
Localisation: nozay 44

Re: Les visées laser

Messagepar Bruno PERES » 07 Juin 2008 20:47

Bonsoir,

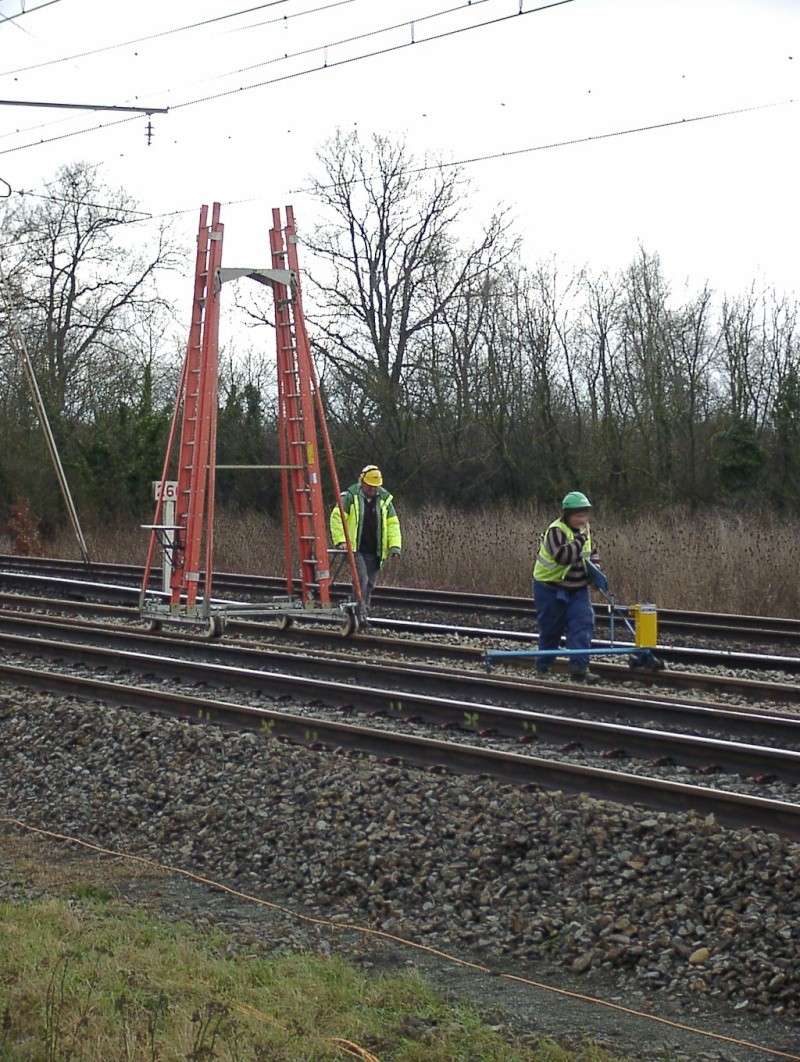

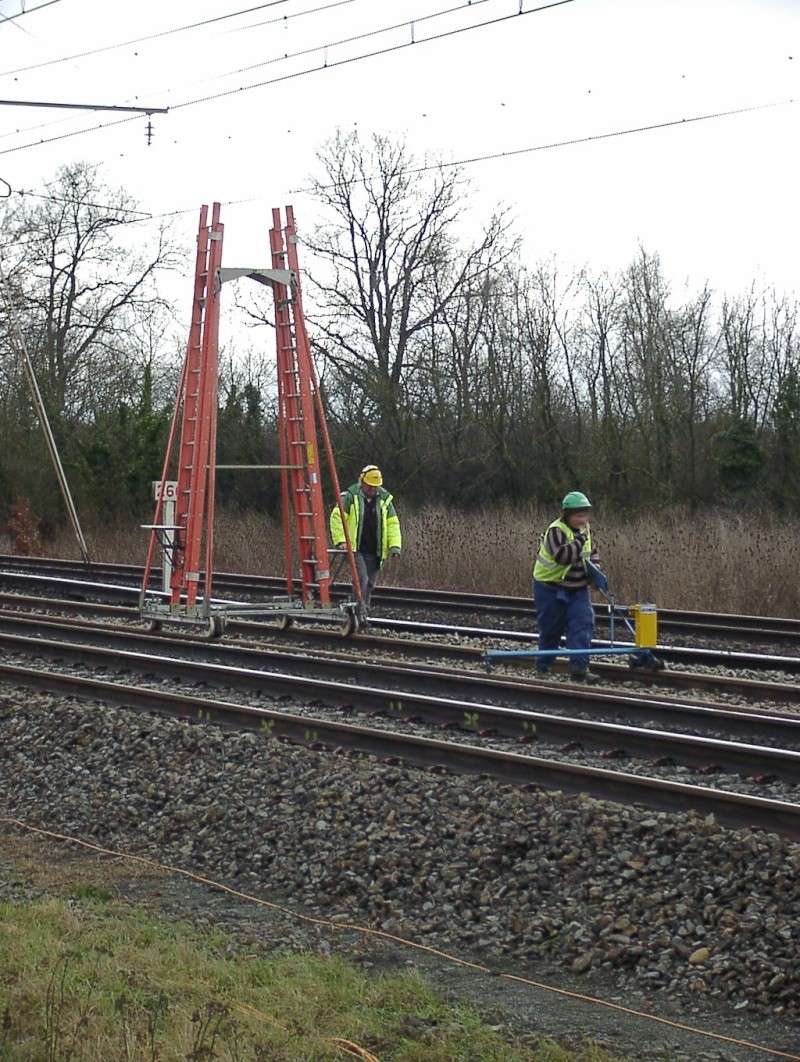

Et ça, c'est quoi ?

Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 8048
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: Les visées laser

Messagepar Nounours » 07 Juin 2008 21:12

Bonsoir Bruno

hé bien tu as affaire à une échelle d'intervention sur caténaire et à un appareil Geismar: le Méphisto

:wink: :wink:
Sans TTX, pas d'entretien donc pas de circulation ..........
Avatar de l’utilisateur
Nounours
Site Admin
Site Admin

Messages: 2933
Inscription: 28 Aoû 2007 14:07
Localisation: Pau

Re: Les visées laser

Messagepar Bruno PERES » 07 Juin 2008 21:22

Merci pour l'échelle :lol: :lol: :lol:
Ils trimballaient le Méphisto devant une bourreuse. Je ne sais plus s'il s'agissait de la B 45 D d'ETF ou une des deux 108 32 U présentes sur le RVB toulousain de début d'année.
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 8048
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: Les visées laser

Messagepar Nounours » 07 Juin 2008 22:04

Hé bien si c'est devant une bourreuse, souvent c'est pour controler une zone avant bourrage pour savoir si les valeurs indiquées sur la fiche de bourrage sont correctes. Il arrivent que les valeurs mesurées aprés travail lors de la passe précédente soient erronées donc une petite vérification de quelques points avant travail est plus sûr plutôt que de mettre la voie en "l'air".
Sans TTX, pas d'entretien donc pas de circulation ..........
Avatar de l’utilisateur
Nounours
Site Admin
Site Admin

Messages: 2933
Inscription: 28 Aoû 2007 14:07
Localisation: Pau

Re: Les visées laser

Messagepar breizhoo » 08 Juin 2008 11:58

bonjour,

c'est pas grave, un panto se chargera de tout remettre en ordre et cela fera plaisir aux ferailleur. J'ai déja vu aussi un appareil qui sert à mesurer la hauteur et le desaxage de du fil. le personnel était ou est encore surnomé "jesus christ" par rapport à la forme de la piece qui ressemble à une croix. Mais on est un peu hors sujet.
Avatar de l’utilisateur
breizhoo
Posteur Fou
Posteur Fou

Messages: 729
Inscription: 23 Juin 2007 15:06
Localisation: nozay 44

Re: Les visées laser

Messagepar CC65500 » 10 Jan 2013 16:20

pour suivre les précédents messages.

voici un point de contrôle (préalablement établie / avant le chantier) avec différente coordonnée (que je ne peut déchiffré, mais j'imagine qu'il y a la hauteur et l'inclinaison, un truc dans le genre :siffle: )

© FLURY Jonathan


et voici un autre point démonté

© FLURY Jonathan

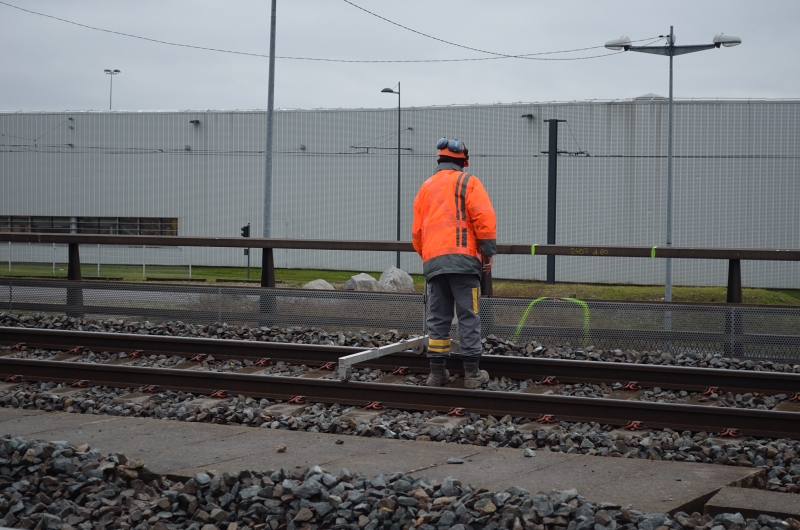

Après le passage de la bourreuse une personne relève les informations à l'aide du Méphisto ? et les compares avec les informations sur le point (sur image c'est écrit sur le pont :hein33: )

© FLURY Jonathan

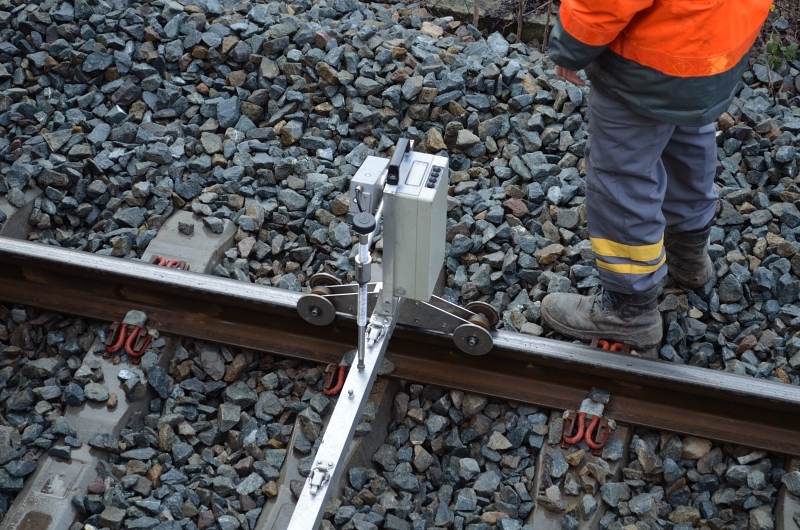

et voici un gros plan sur le Méphisto ?

© FLURY Jonathan


si vous avez des infos techniques ou des termes à utilise je ne suis pas contre :incline:
