Messagepar tramway61 » 20 Mai 2007 16:38

Bonjour,

Si ça peut intéresser quelqu'un :)

Surdon - 09/03/2007


Dernière édition par tramway61 le 05 Aoû 2007 12:26, édité 1 fois.
@+
Thierry
tramway61
Posteur du Dimanche
Posteur du Dimanche

Messages: 51
Inscription: 17 Mai 2007 16:47
Localisation: Argentan (61)

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar Bruno PERES » 20 Mai 2007 23:06

Merci pour la photo :D :D :D

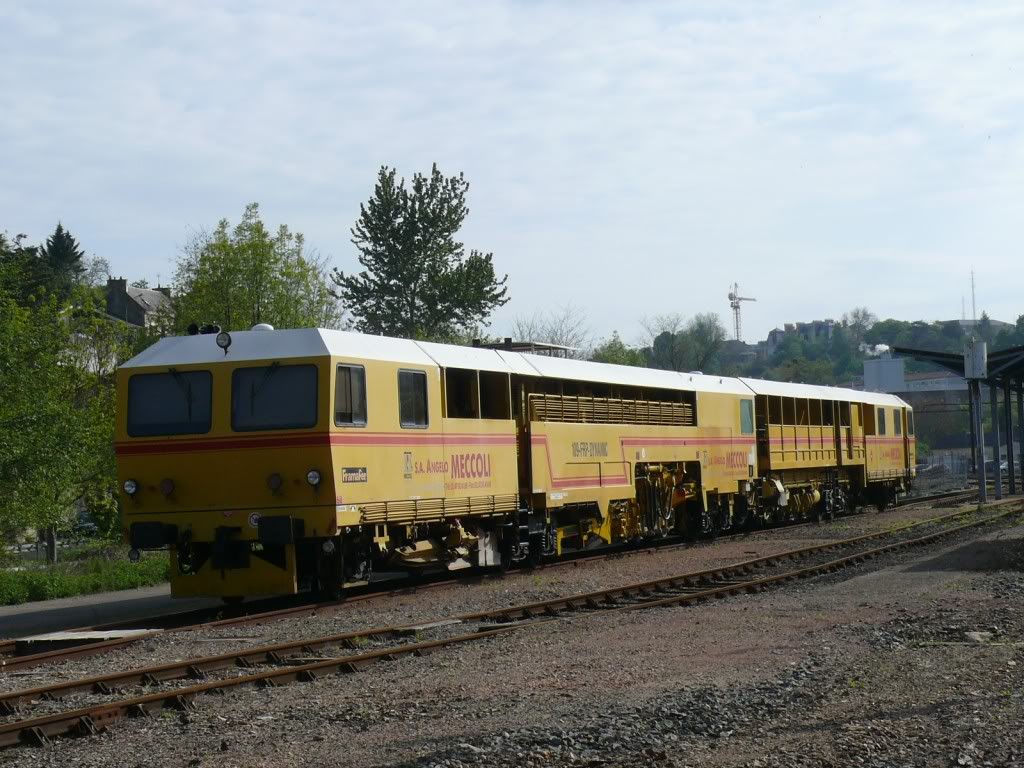

Il s'agit de la 109 FRP dynamic (dynamic car sa partie centrale est un stabilisateur) qui possède également des charrues de régalage. Elle est agréée sous le n° 99 87 9 123 502-6 (ex AS2 MN 128 puis AS2 ATA 0186).
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 8070
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar philippe j » 02 Mai 2008 18:45

bonsoir
Je vous propose 4 photos de la bourreuse 109 FRP Dynamic de Meccoli prises à Poitiers.

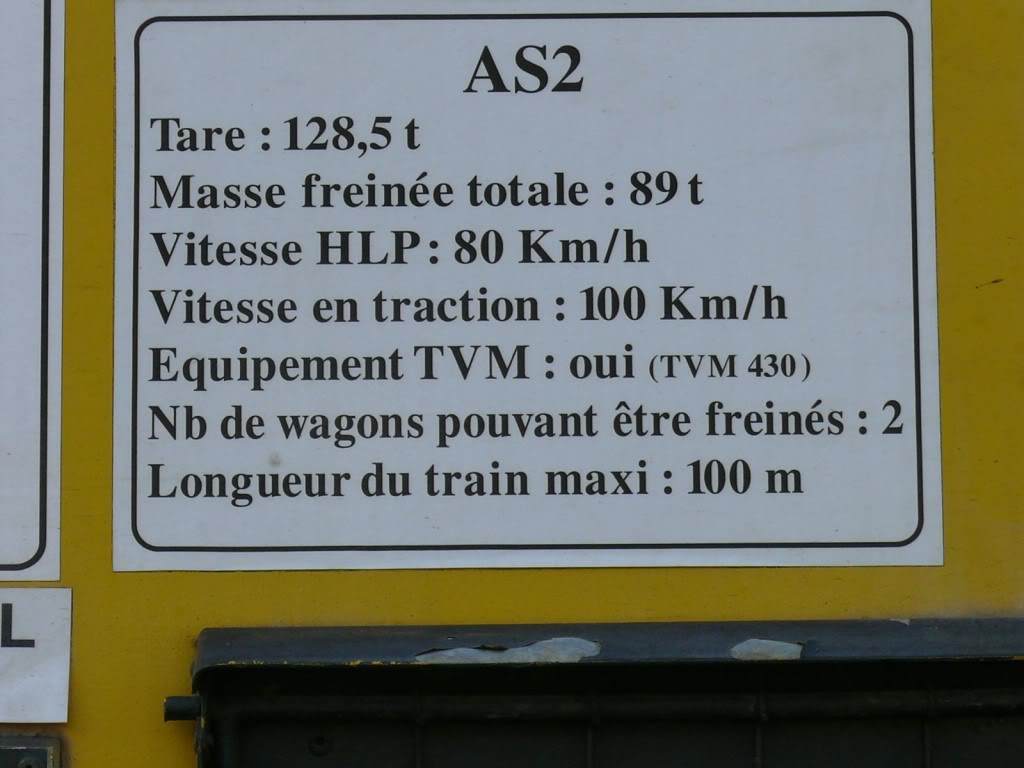

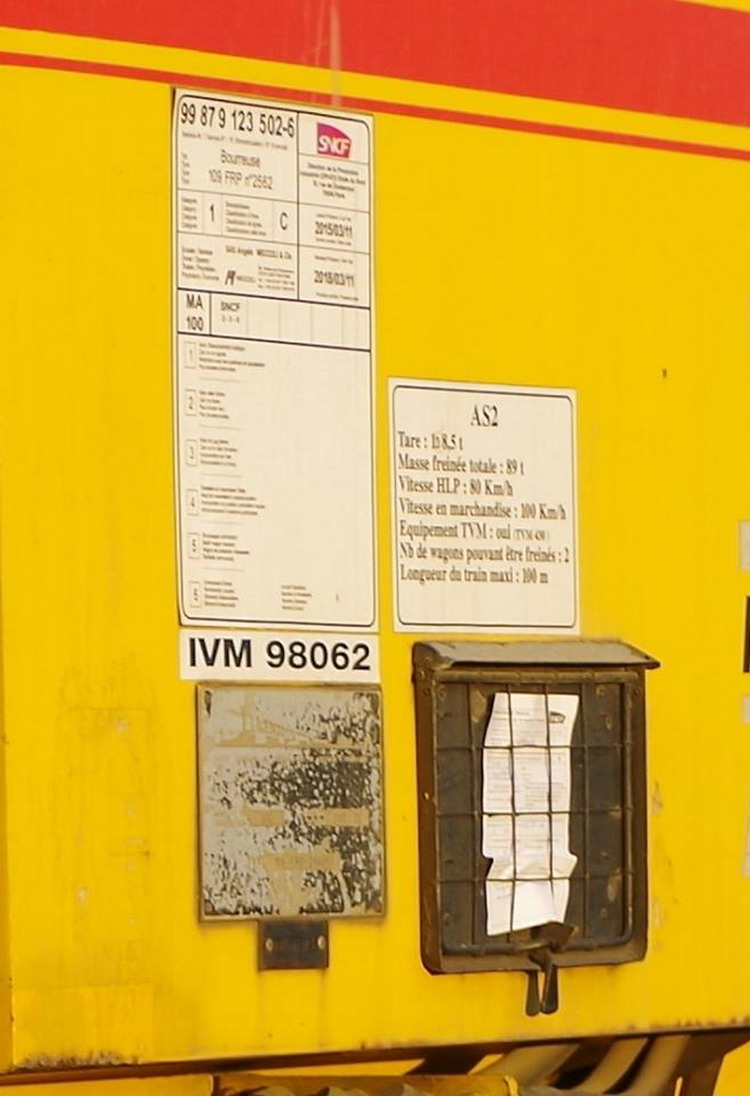

Les infos AS2

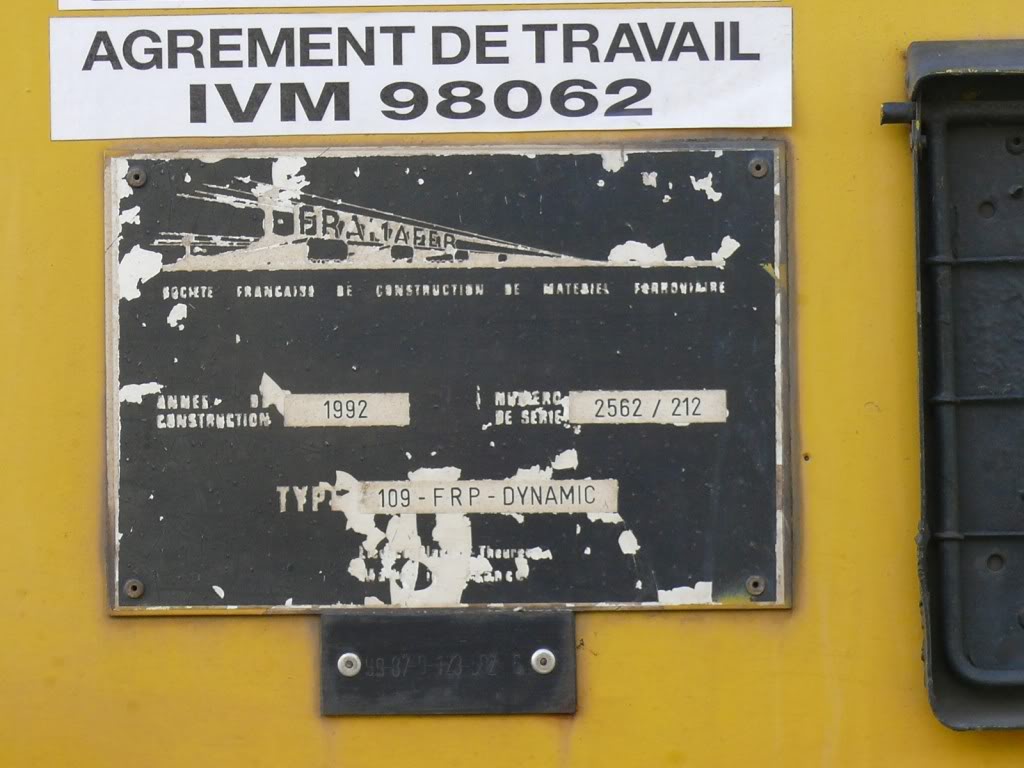

La plaque constructeur

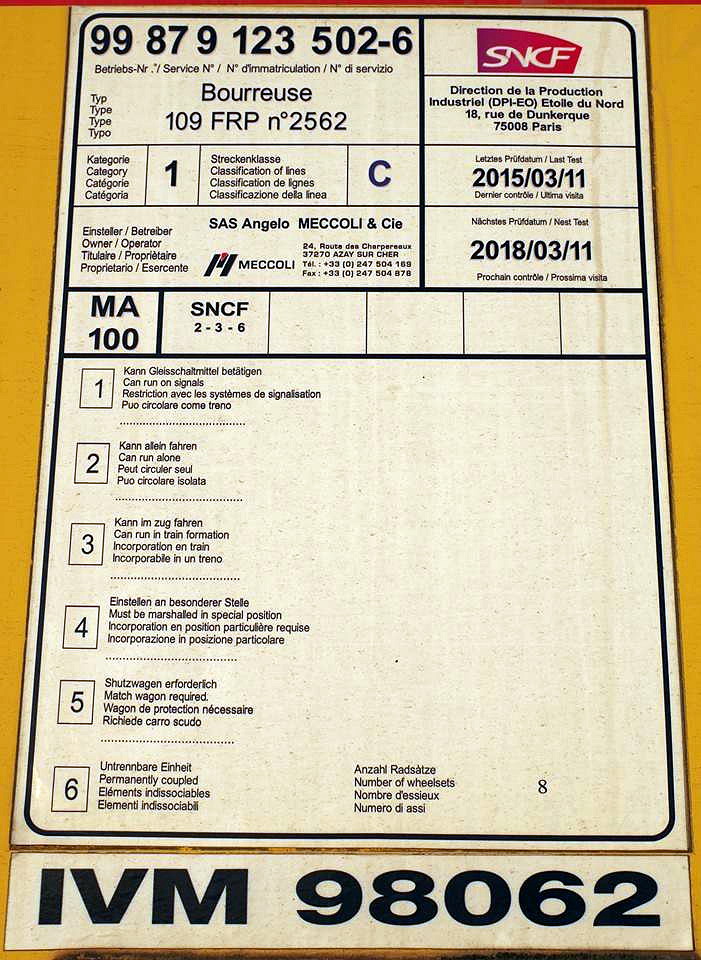

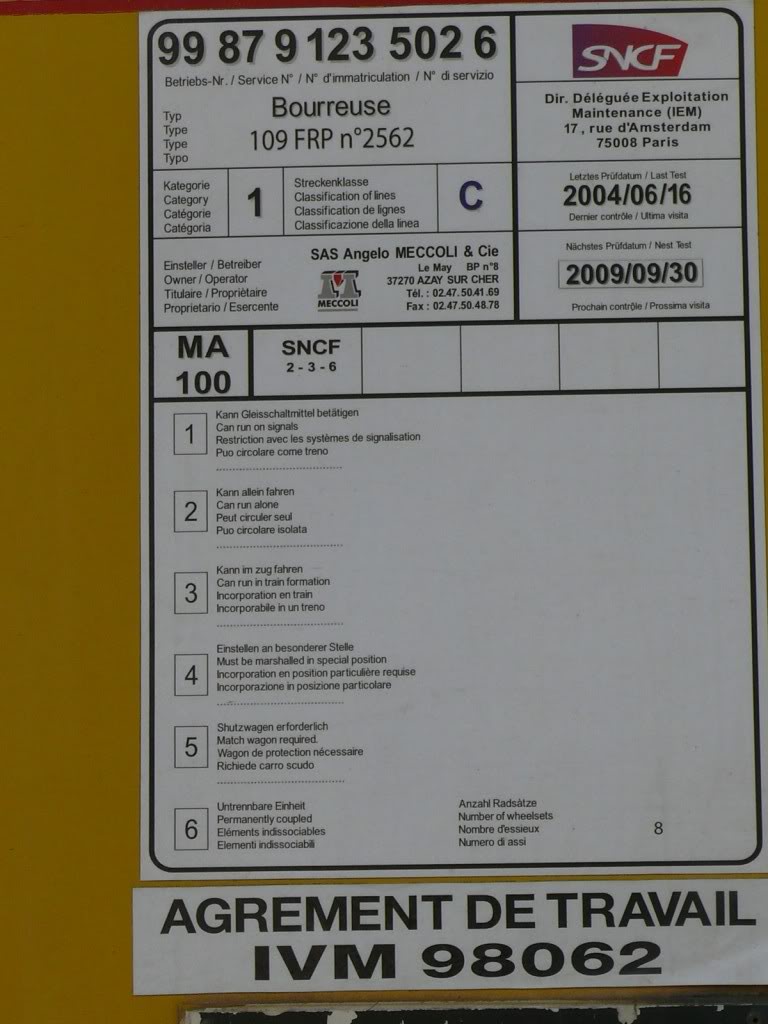

Le numéro UIC


Photos du 02/05/2008

A+
Philippe J
philippe j
Posteur du Dimanche
Posteur du Dimanche

Messages: 18
Inscription: 03 Avr 2008 19:55
Localisation: Paris

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar Bruno PERES » 03 Mai 2008 07:37

Bonjour,

Belle bête, assurément une des plus longues de France et de Navarre !
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 8070
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar philippe j » 05 Mai 2008 18:01

Je joins ces 3 photos des dessous de cette bourreuse. Je laisse les connaisseurs donner des explications. Merci d'avance.





A+
Philippe J
philippe j
Posteur du Dimanche
Posteur du Dimanche

Messages: 18
Inscription: 03 Avr 2008 19:55
Localisation: Paris

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar Nounours » 05 Mai 2008 18:41

Salut Philippe

Quelques petits commentaires :

Photo 1 :

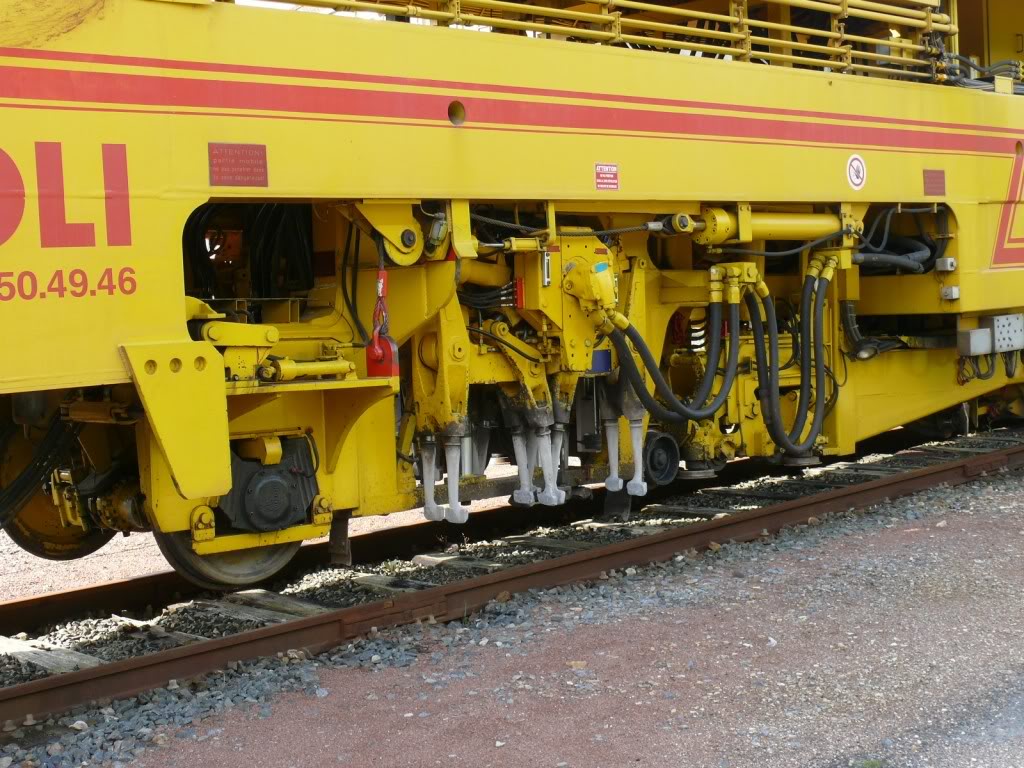

Partie "arrierre" de la machine avec la partie stabilisation avec les galets qui épousent le champignon du rail et qui font vibrer la voie pour tasser le ballast. Selon la fréquence il y a simulation du passage d'un train d'un certain poids.
Entre les deux groupes de galets on apercoit un chariot de mesures.

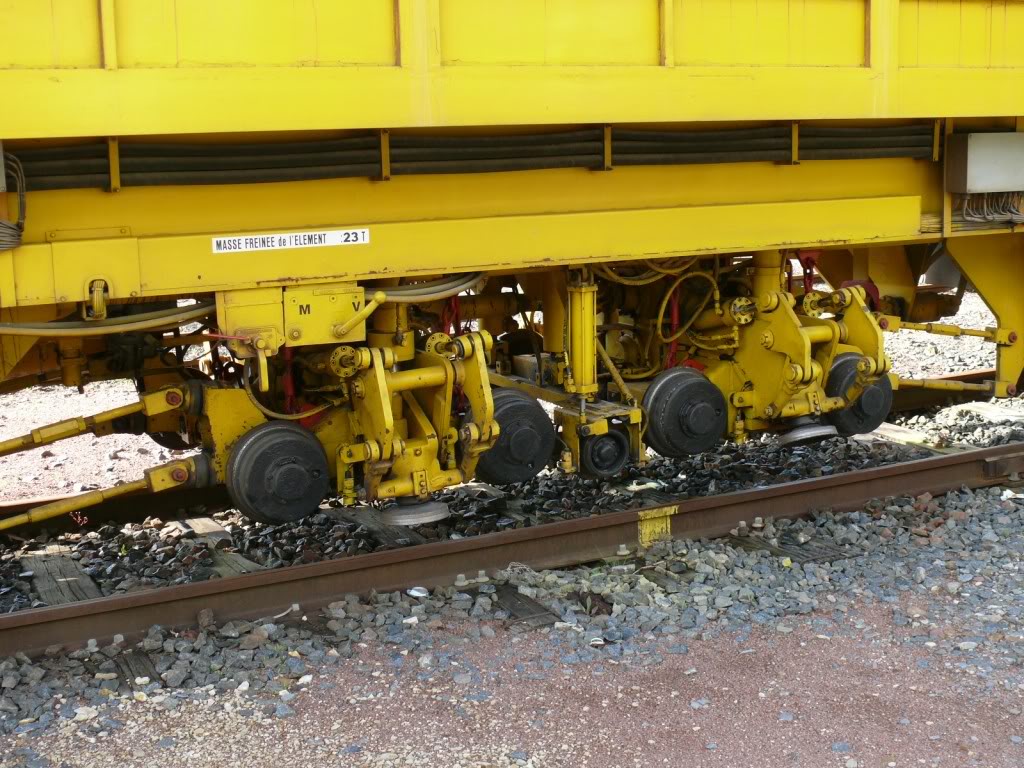

Photo 2 :

Un chariot de mesure mesurant soit avant ou aprés travail (difficile à dire d'aprés ta photo).

Photo 3 :

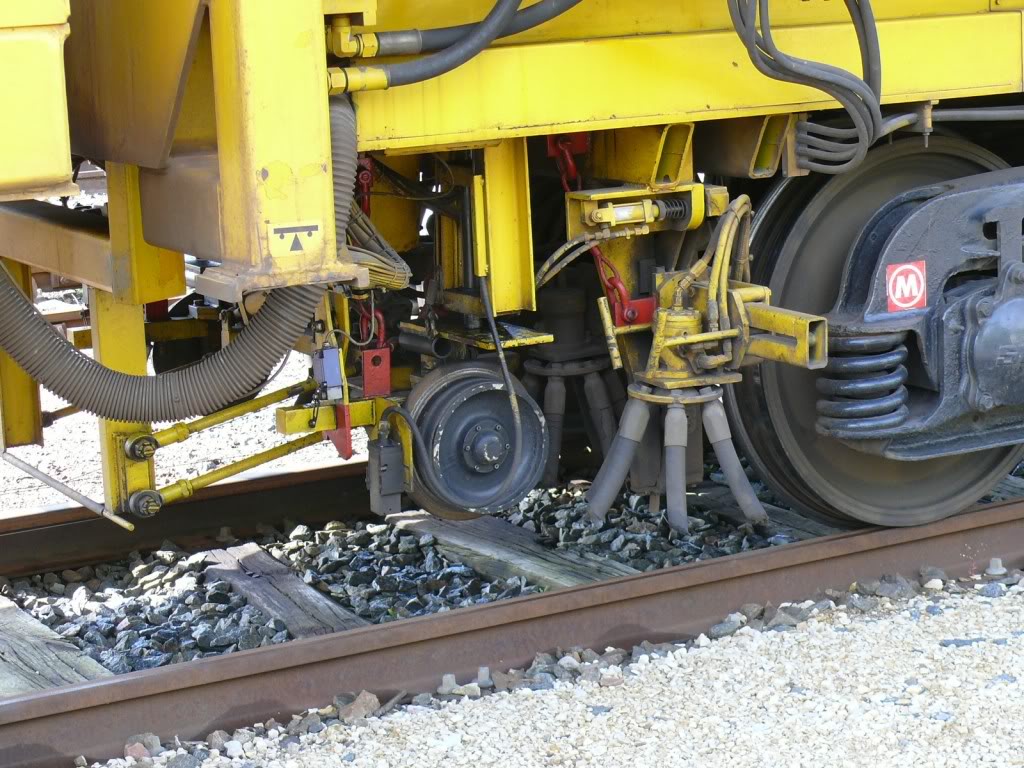

Partie centrale de la machine avec le groupe de bourrage et relevage.
Le groupe de bourrage est la partie avec les pioches grises (ou bourroirs) qui permet de tasser le ballast.
Le groupe de relevage comme son nom l'indique permet de relever la voie et de la positionner correctement. Les galets attrappent le champignon du rail et permettent de la positionner : "droite" ou "gauche" on parle de ripage puis en "haut" on parle de relevage.
Entre les deux, il y a un chariot de mesures.
A l'extréme droite on apercoit également le "chasse pierre" permettant comme son nom l'indique de chasser le ballast présent sur le rail et autour du champignon afin que les galets du groupe de relevage puissent attraper le champignon sans aucunes difficultées.

Tu trouveras d'autres explications sur ce post.

Je pense que Breizho et Bruno apporteront quelques compléments.

:wink: :wink:
Sans TTX, pas d'entretien donc pas de circulation ..........
Avatar de l’utilisateur
Nounours
Site Admin
Site Admin

Messages: 2940
Inscription: 28 Aoû 2007 14:07
Localisation: Pau

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar breizhoo » 05 Mai 2008 22:05

bonjour,

pas grand chose à rajouter. nounours à tout dit. Pour le chariot de mesure, je pense que c'est le chariot situé sous la cabine de bourrage qui doit etre le chariot d'enregistrement donc après travail. Sur les 109 la corde de dressage ( ripage ) est plus courte que sur les autres machines.
Par contre jamais vu de brosse rotative située entre le chariot et l'essieu ou le boggie.

Les pioches (bourroirs ) sont usées, il va falloir les changer. Comme vous le voyez, le "satelitte " est remonté. Les securités (cables rouges) sont enlevés sauf sur la brosse rotative. Elle à surement travaillé dans le coin.
Avatar de l’utilisateur
breizhoo
Posteur Fou
Posteur Fou

Messages: 729
Inscription: 23 Juin 2007 15:06
Localisation: nozay 44

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar yoyo ttx 59 » 23 Nov 2014 21:59

Salut a tous :coucou:
Elle était a Tergnier le 30/10/2014 .
Voici le lien vers le blogspot de mon ami Patrick ( :coucou: ) avec des photos de Yves B ( :coucou: ) :
http://lapassiondutrain.blogspot.fr/2014/11/meccoli-et-infra-du-materiel-Tergnier.html
Bonne visite a tous ;) .
:drunk:
Hervé le chti fou de ttx.
Avatar de l’utilisateur
yoyo ttx 59
Posteur à Très Grand Rendement
Posteur à Très Grand Rendement

Messages: 4336
Inscription: 30 Nov 2012 17:11
Localisation: SEQUEDIN(NORD)

Re: 109 FRP Dynamic - 99 87 9 123 502-6 - Meccoli

Messagepar Bruno37 » 19 Déc 2016 18:43

:coucou:
La voici sur la base de travaux Meccoli de la gare de Chaulnes (80) pour le RVB de la ligne Amiens Tergnier
photos de Gtr Lefèvre le 09-12-2016
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (1).jpg
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (1).jpg (158.99 Kio) Vu 513 fois
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (2).jpg
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (2).jpg (126.5 Kio) Vu 513 fois
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (3).jpg
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (3).jpg (146.19 Kio) Vu 513 fois
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (4).jpg
99 87 9 123 502-6 Type 109 FRP (2016-12-08 Chaulnes) (4).jpg (178.61 Kio) Vu 513 fois
