Salut à tous, je suis en train de me réaliser une série de draisine et j'aimerais connaître le type de grue présent sur les DU84 et 94.
Et également savoir si quelqu'un les a déjà réaliser, car je suis preneur niveau plan et diagramme. Merci d'avance

Tony

Ce n'est pas monolithique. Il y a plusieurs types de grues sur une même série. En règle générale, les DU 84 sont équipées de grues Marrel type 2750. Mais certaines ont des Palfinger (AM 7.166, LM 7.207) ou des Atlas 220.1 (RS 7.194). Même variété sur les DU 94. Si çà peut te dépanner, j'ai dessiné deux de ces grues.

JP VERGEZ-LARROUY a écrit:Ce n'est pas monolithique. Il y a plusieurs types de grues sur une même série. En règle générale, les DU 84 sont équipées de grues Marrel type 2750. Mais certaines ont des Palfinger (AM 7.166, LM 7.207) ou des Atlas 220.1 (RS 7.194). Même variété sur les DU 94. Si çà peut te dépanner, j'ai dessiné deux de ces grues.

Merci pour l'info, je suis preneur pour tes dessins. encore merci

JP VERGEZ-LARROUY a écrit:Ce n'est pas monolithique. Il y a plusieurs types de grues sur une même série. En règle générale, les DU 84 sont équipées de grues Marrel type 2750. Mais certaines ont des Palfinger (AM 7.166, LM 7.207) ou des Atlas 220.1 (RS 7.194). Même variété sur les DU 94. Si çà peut te dépanner, j'ai dessiné deux de ces grues.

J'ai pas recu les photos que tu as dessiné, peux tu me les renvoyer? merci

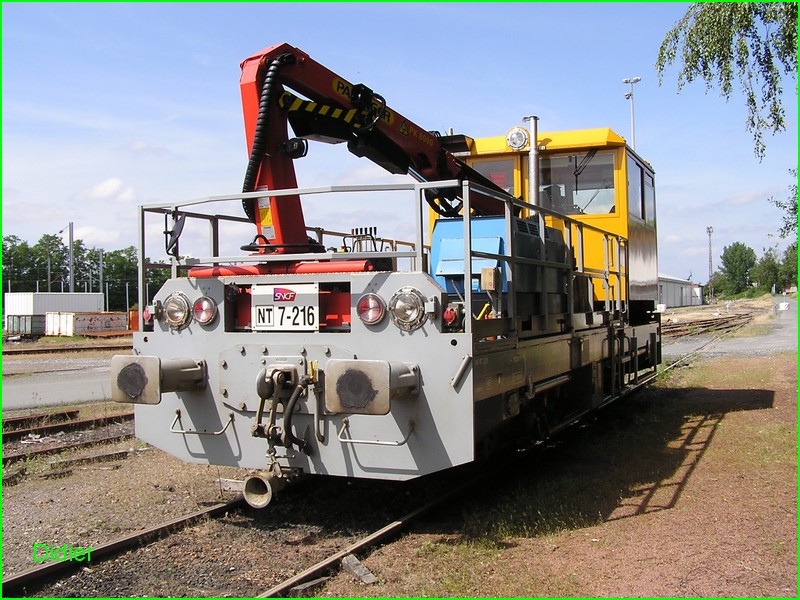

NT 7-216

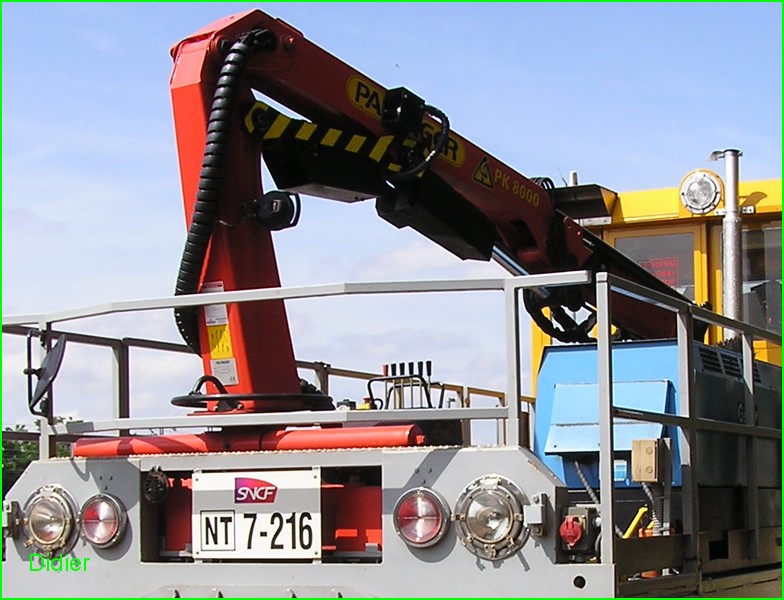

Grue Palfinger PK8000

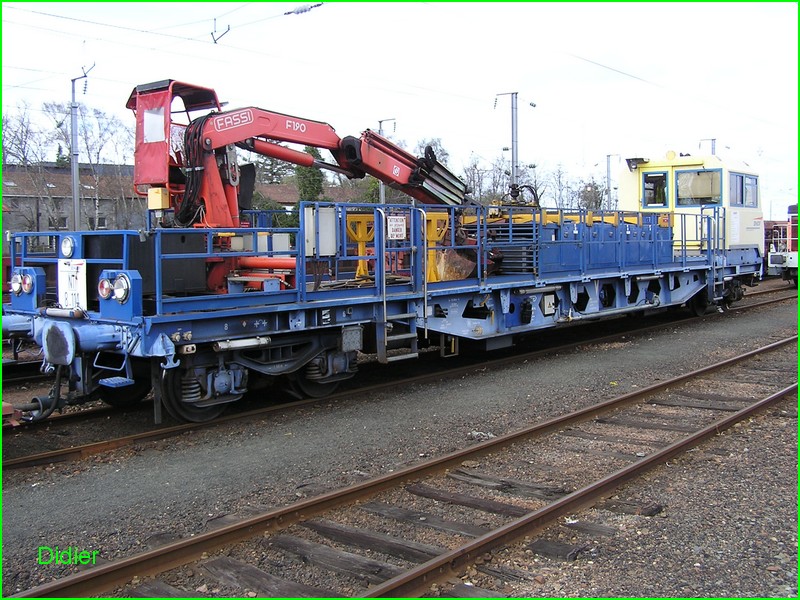

NT 8-114

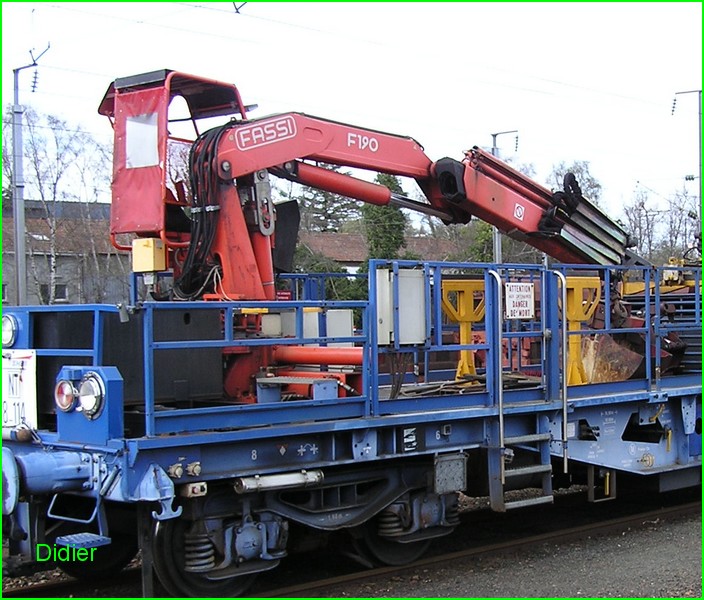

grue Fassi F190

Bonjour,

Tu peux trouver quelques éléments sur les sites de ces constructeurs.

Fassi - La F190 se trouve dans les grues moyennes. Une brochure avec quelques cotes se trouvent en téléchargement.

Palfinger - Cliquer sur Produits, puis sur Documentations commerciales. Sélectionner ensuite le type de grue en fonction des marquages se trouvant sur la grue réelle. La DU 84 de Didier possède une Palfinger 8000. Il faut donc cliquer sur grues 04 à 10 tm. Malheureusement, le modèle exact ne s'y trouve pas, mais on obtient une doc non négligeable.

Rien à voir avec les draisines mais pour info, l'on trouve aussi des grues HIAB sur wagons ou poids lourd.

Merci pour les infos, voici en avant première le prototype de ma draisine. Je suis preneur pour toutes les images de la cabine intérieur et du dessous des chassis.

Tony

Moi qui m'attendais à de la carte plastique!C'est en photodécoupe.Serait-ce une première sur le forum?M'étonnerait pas que Florian débarque d'ici peu.

Effectivement c'est bien en laiton photodecoupé, il s'agit de mon 2ème modèle. J'envisage de faire quelques draisines en HO,
qui à mon gout manque cruellement chez les fournisseurs. La faute au copain Christian, il m'a filé l'envie de réaliser la draisine DU94 avec cabine d'inspection
des voies. Je fais d'abord le modèle de la DU84, ensuite un autorail et un locotracteur et en étude après j'attaque la draisine.

Je n'en dirai pas plus !

Un locotracteur!Lequel?Decauville, Moyse...?
Tiens, Bruno a des pulsions mystiques

Readii94 a écrit:Un locotracteur!Lequel?Decauville, Moyse...?

intéressant


Tiens, Bruno a des pulsions mystiques

ME VOILA, plus rapide que les Marines

j'adore, vivement la suite!!

je suis preneur pour les technique de photodécoupe de A à Z y compris le montage avec les techniques de soudage etc...

Justement Florian, de quoi relancer un projet...resté muet depuis quelques mois.
Pourquoi pas créer une rubrique particulière dans le forum "modélisme": photodécoupe ou je ne sais trop comment.Quand Bruno en aura fini avec ses incantations...
