Messagepar Florian Barraud » 18 Juin 2011 21:07

Bonjour à tous,
aujourd'hui, j'aimerai vous présenter la découpe laser

çà consiste à découper les pièces ...au laser, d'une extrême précision, on peu également graver et ce en une seule opération sur divers matériaux

Mon premier essai est la découpe pour un train de meulage MRK de Scheuchzer

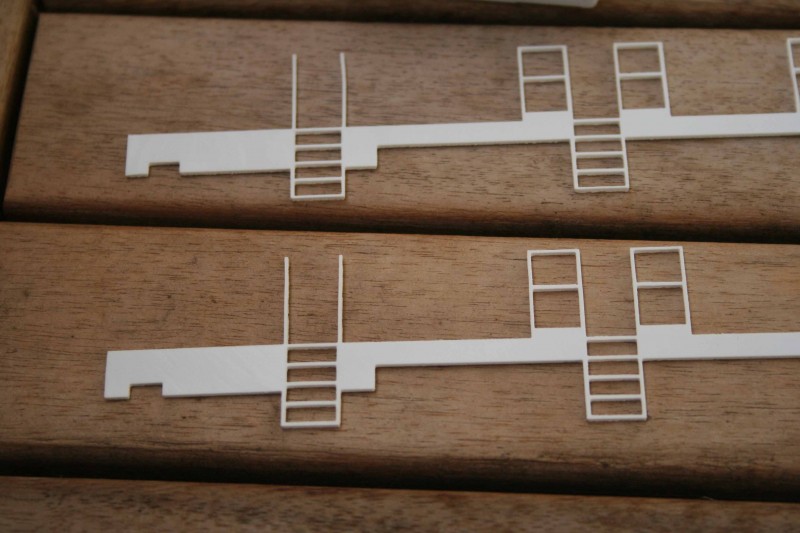

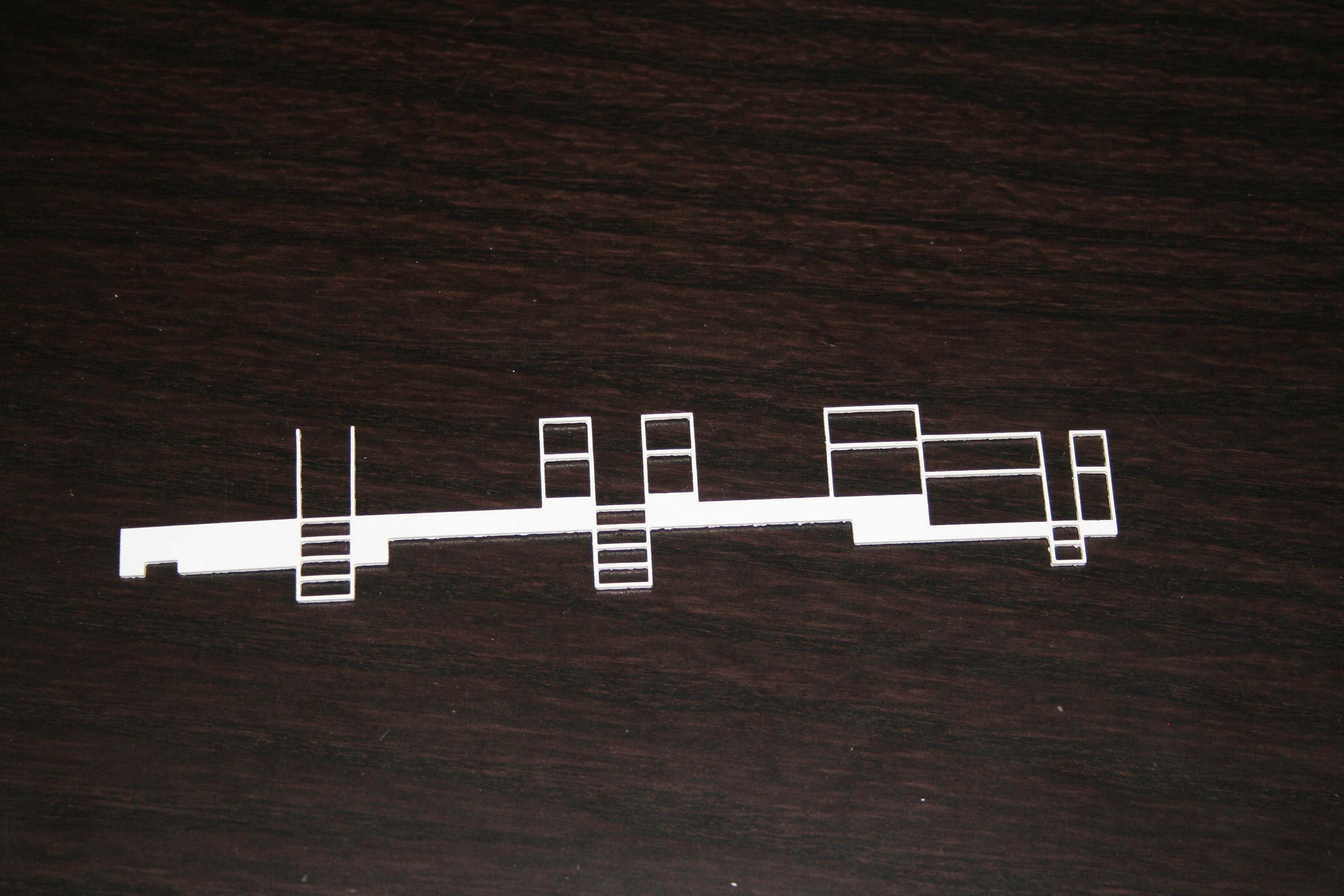

Un des flanc du châssis à la sortie de la machine, les rambardes sont épais de 0.7 millimètres!

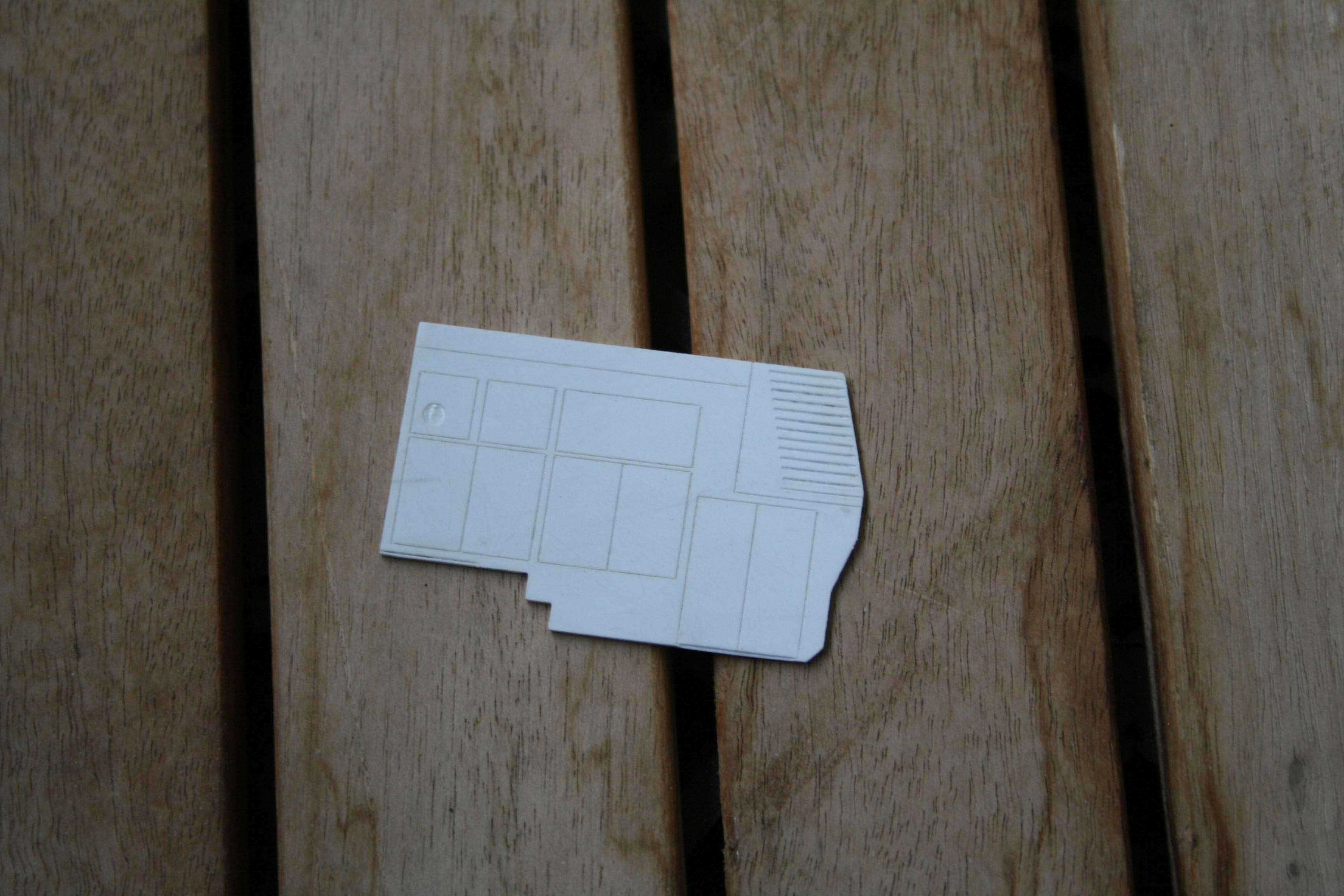

Une des pièces découpée et gravée

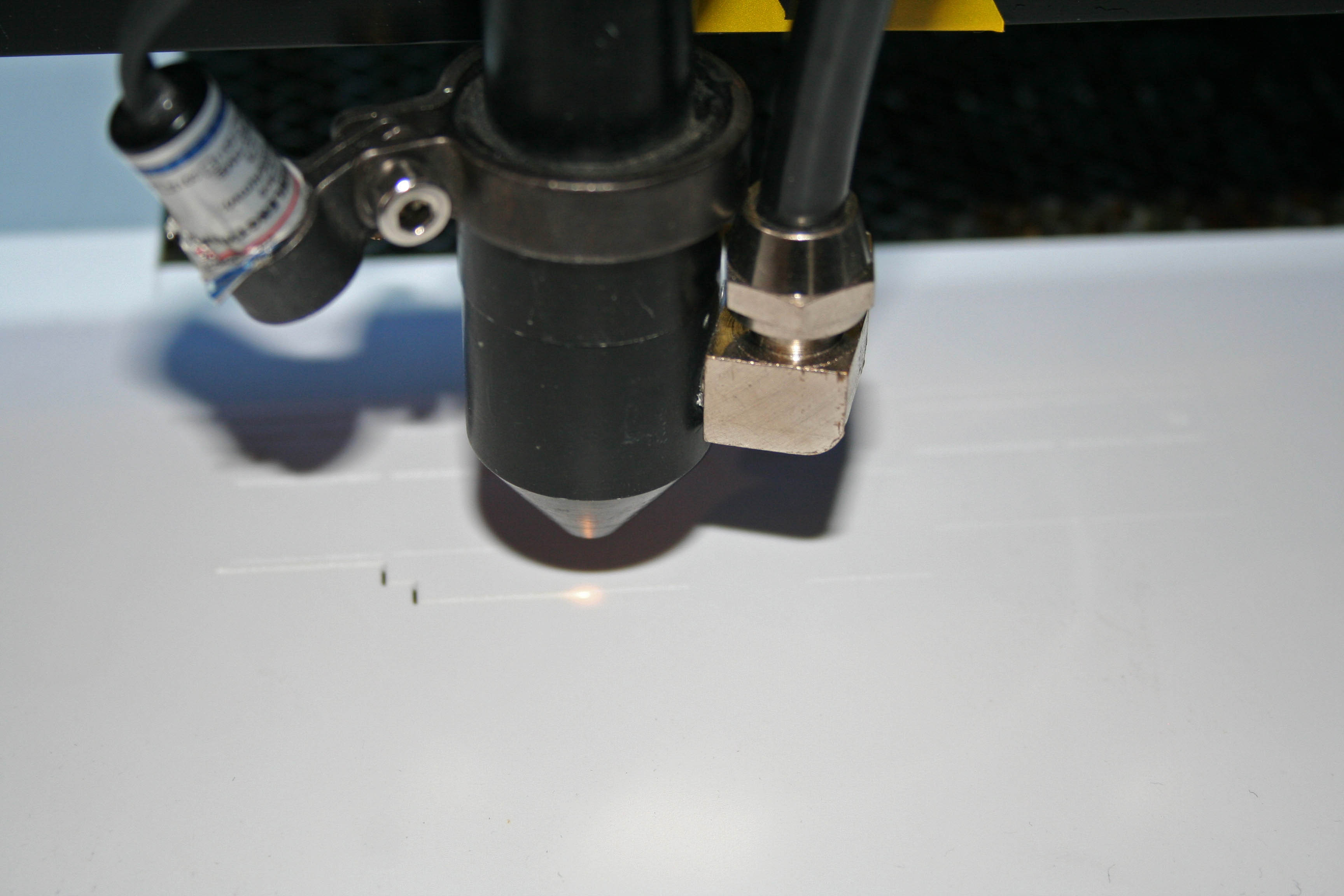

Le faisceau mesure 0.015 millimètre!

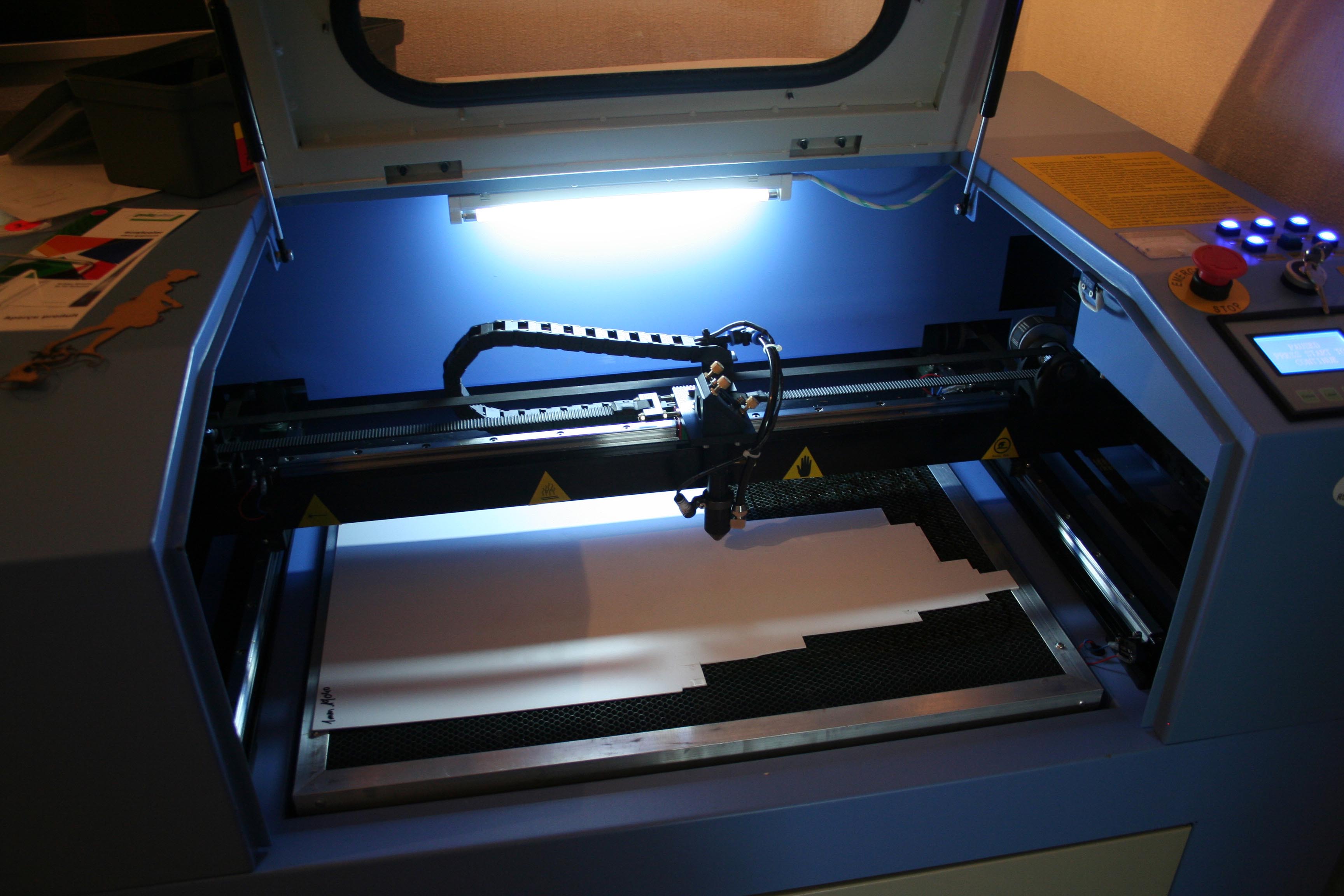

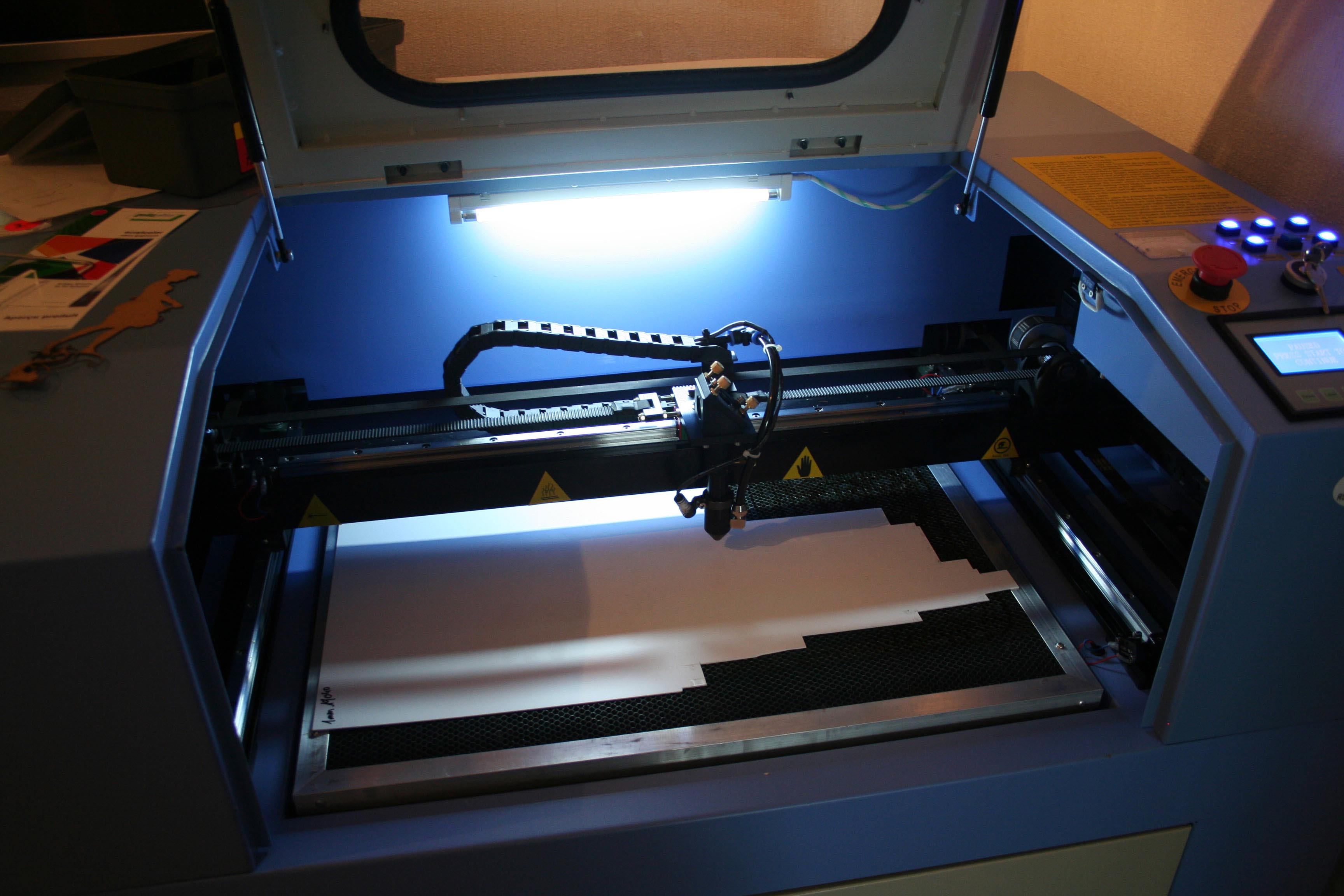

Le plateau de travail de 40x60 cm
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1137
Inscription: 19 Oct 2007 08:44

Re: Découpe laser

Messagepar LaurentB » 19 Juin 2011 00:03

Bonsoir... Bonjour!!??

vu l'heure!!! Impressionnant! Le gros avantage avec la pièce de la première photo est d'économiser un temps précieux! Plus de petites pièces à découper et coller... Et en plus un équerrage parfait! Pas de marchepieds qui risquent de partir en vrille!
Moi je dis...Bravo et Vivement la suite!

Salutations amicales.
Laurent.
LaurentB
Apprenti Posteur
Apprenti Posteur

Messages: 347
Inscription: 24 Mai 2007 10:16

Re: Découpe laser

Messagepar ttxdudu90 » 19 Juin 2011 08:19

:coucou:

moi je dis chapeau mais sa doit avoir un cout de produire des pièce sur ce type de machine
toujours voir pour mieux comprendre,
ma chaine de Youtube : http://www.youtube.com/user/ttxdudu90
mon blog : http://ttxdudu90.skyrock.com/
Guillaume
Avatar de l’utilisateur
ttxdudu90
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 6423
Inscription: 06 Sep 2009 15:35
Localisation: Foussemagne ( 90 )

Re: Découpe laser

Messagepar Bruno PERES » 19 Juin 2011 08:38

Bonjour,

Il est certain que la précision des angles est au rendez-vous. Cette technique doit être intéressante pour les découpes complexes et pour les pièces répétitives (autres que des morceaux d'Evergreen qui peuvent être découpés au massicot bien entendu !).
Petite question : sur la photo 1, on voit quelques irrégularités sur le bas de chaque découpe. Je sais que la photo accentue toujours les défauts, mais est-ce que cela se voit à l'oeil nu ? A quoi est-ce dû ? Est-ce facilement rattrapable (je pense que oui avec juste un petit coup de papier verre) ?
En tous cas, chapeau !
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 8221
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: Découpe laser

Messagepar Florian Barraud » 19 Juin 2011 10:43

Bonjour,
Question temps, faire la découpe de 2 flancs de châssis a pris 1min15!
il faut effectivement un ponçage léger, car il reste des morceaux de matériaux qui ont fondu et qui peu s'accrocher, mais l'enlever tient plus d'enlever la poussière, plutôt que d'un ponçage sérieux

l'acquisition de la machine à naturellement un coup, celle ci est grande. car elle est destinée à d'autres utilisations, pour le fonctionnement, c'est juste de l'électricité, la consommation d'un aspirateur

tt555 (1).JPG

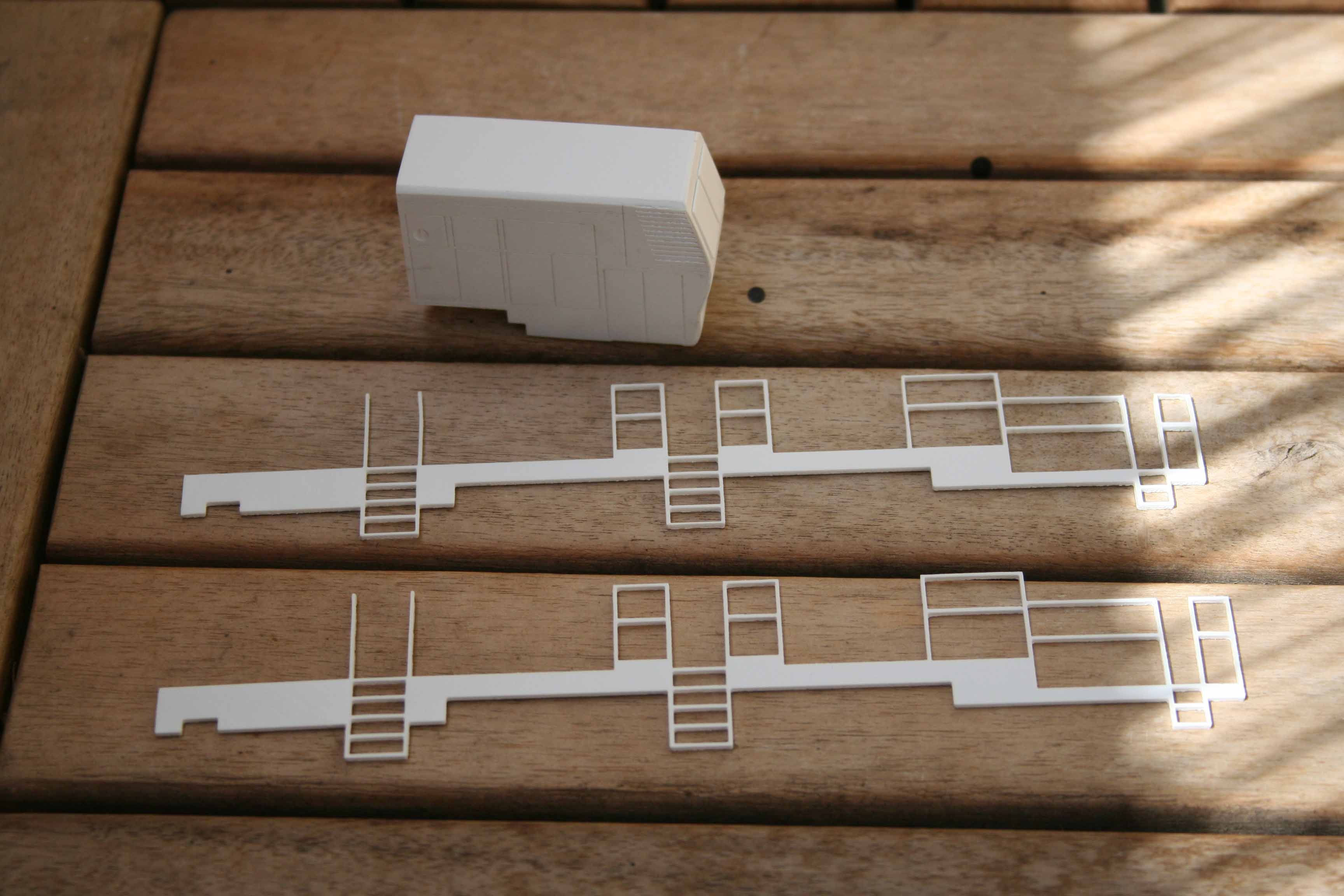

les 2 flancs de châssis et le bloc moteur arrière monter, les pièces s'emboitent à la perfection!

tt555 (2).JPG

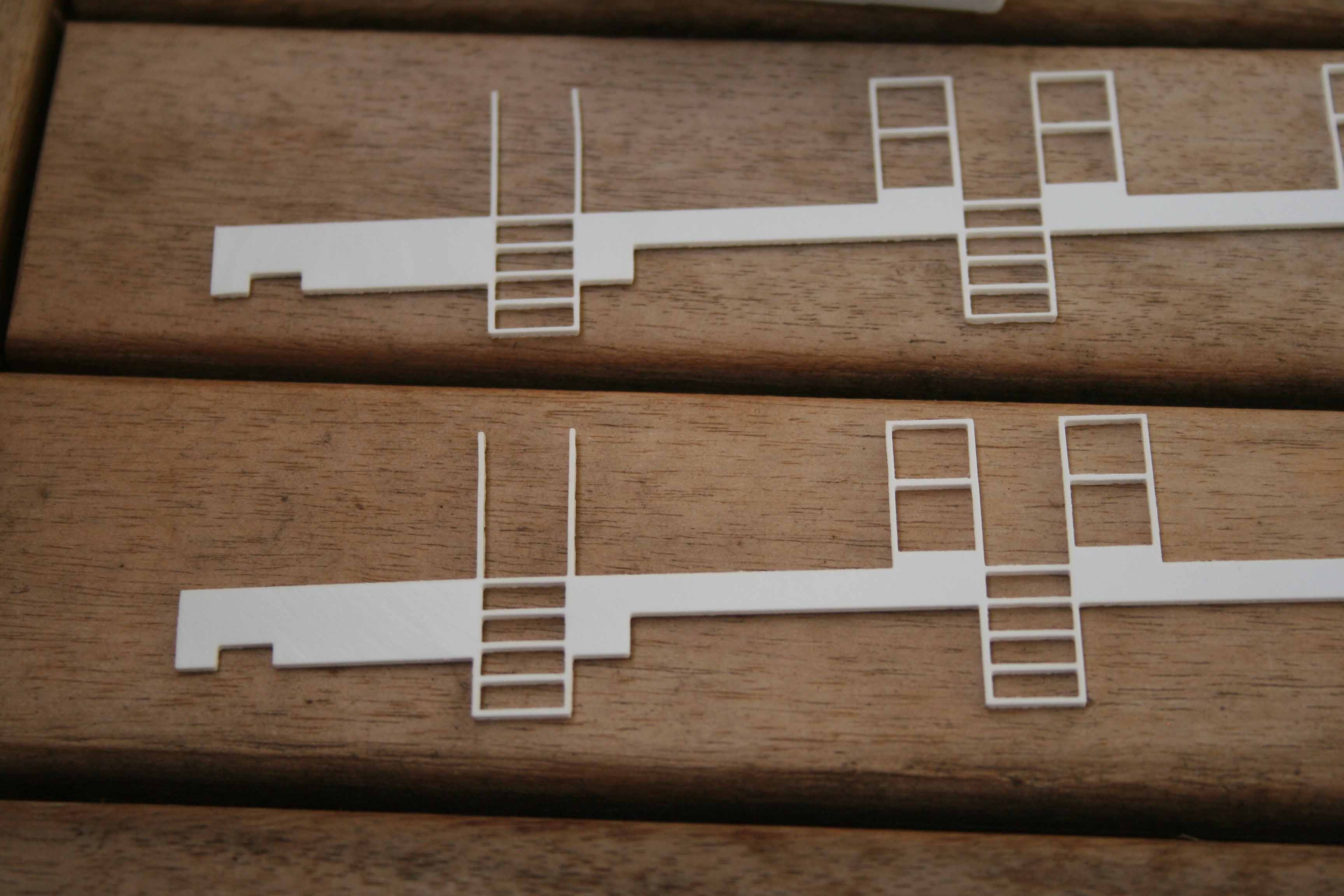

en haut, la pièce non poncée, en bas, la pièce poncée

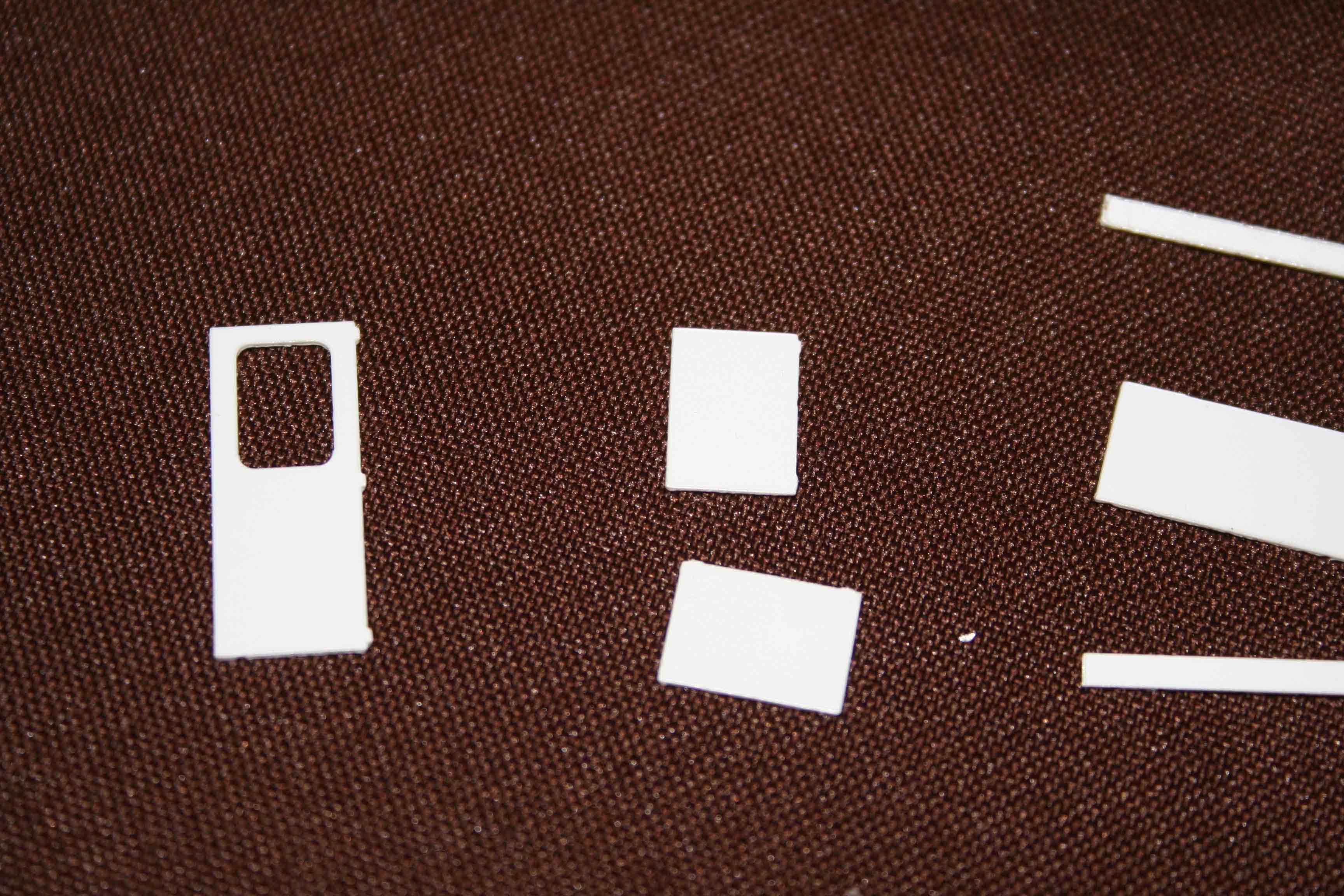

voici une porte avec les décrochement fait directement, pièce au sortie de machine
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1137
Inscription: 19 Oct 2007 08:44

Re: Découpe laser

Messagepar Bruno PERES » 19 Juin 2011 10:52

Salut Florian,

Avec un plan bien conçu, ça va vite et bien ;)
Je sens que le laser va chauffer, vu la vitesse à laquelle tu produisais déjà tes modèles ...
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 8221
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: Découpe laser

Messagepar LaurentB » 20 Juin 2011 13:45

TOUT SIMPLEMENT GENIAL!!!
LaurentB
Apprenti Posteur
Apprenti Posteur

Messages: 347
Inscription: 24 Mai 2007 10:16

Re: Découpe laser

Messagepar denis favre » 20 Juin 2011 21:58

absolument génial, on peut passer commande pour des pièces :D :grrrr:

@+

Denis
denis favre
denis favre
Posteur du Dimanche
Posteur du Dimanche

Messages: 29
Inscription: 05 Jan 2008 22:57
Localisation: groisy ( 74 )

Re: Découpe laser

Messagepar Florian Barraud » 21 Juin 2011 07:55

Ca peu s'envisager et à prix d'amis :mrgreen: :siffle:
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1137
Inscription: 19 Oct 2007 08:44

Re: Découpe laser

Messagepar recoules » 21 Juin 2011 11:31

bonjour
Cette machine est du même type que l'imprimante à trois dimensions , parmet de faire des paéces complexe que l'on ne peut faire à la main :spamafote:
bien vu , j'espere que l'on verra la modéle terminé :bizarre: :siffle:
Avatar de l’utilisateur
recoules
Posteur du Dimanche
Posteur du Dimanche

Messages: 149
Inscription: 10 Aoû 2009 20:38
Localisation: lorraine

Re: Découpe laser

Messagepar denis favre » 21 Juin 2011 13:33

Est ce que ce procédé permet de faire des gravures également, autrement dit est ce que le profondeur de coupe est réglable ?


Denis
denis favre
denis favre
Posteur du Dimanche
Posteur du Dimanche

Messages: 29
Inscription: 05 Jan 2008 22:57
Localisation: groisy ( 74 )

Re: Découpe laser

Messagepar recoules » 22 Juin 2011 10:53

bonjour
surement voir le site "les amis des wagons " et celui du fabriquant http://www.3dsystems.com
salutations :petitvieux:
Avatar de l’utilisateur
recoules
Posteur du Dimanche
Posteur du Dimanche

Messages: 149
Inscription: 10 Aoû 2009 20:38
Localisation: lorraine

Re: Découpe laser

Messagepar Florian Barraud » 22 Juin 2011 16:21

Hello,
c'est pas tous à fait la meme chose que l'imprimante 3d
l'imprimante 3d, déjà, il faut un fichier 3d, la découpe c'est un fichiers 2d
Avec la 3d, la machine ajoute de la matière (ce qui donne ce résultat de couche), la découpe laser ne fait que découper des pièces "à plat"

Donc, la découpe, tu met une certaine épaisseur de matériaux, tu as un dessin 2d, et la machine va découpe cette plaque

Elle peu egalement graver des traits, des surfaces, à la profondeur que l'on veut
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1137
Inscription: 19 Oct 2007 08:44

Re: Découpe laser

Messagepar Foufure » 23 Juin 2011 12:31

Florian Barraud a écrit:Ca peu s'envisager et à prix d'amis :mrgreen: :siffle:



Bonjour,

Serait il possible d'avoir des infos sur la machine utilisée ? Marque ? Modèle ?


Vous dites envisagaeble a prix d'amis. C'est très correct de votre part. SI tel devait etre le cas ? Sous quel format faut il fournir le dessins ? PDF ? Echelle exact 1/87 sur papier correspandant a ce qui sera decoupé ? La matière a découpé doit etre envoyée en meme temps j'imagine ?


Bien a vous.
Foufure
Posteur du Dimanche
Posteur du Dimanche

Messages: 14
Inscription: 23 Juin 2011 05:58

Re: Découpe laser

Messagepar Florian Barraud » 23 Juin 2011 13:50

Hello,
La machine est une azertek 6040
Plateau de travail de 40x60 cm
puissance de 15à60w

Il faut des fichiers dwg2000 (donc autocad ou identique), essayer d'éviter les outils autocad comme les splines ou bloc, essayer juste trait et courbes, ca me facilite grandement le traitement des fichiers, dessiner au 1/87 ou l'échelle que vous voulez, grouper vos pièces par épaisseur de matériaux, en laissant quelques millimetre d'espace

Donc pour la coupe, il suffit d'un trait simple, si il faut faire une gravure, il est nécessaire d'avoir une surface fermer, telle un rectangle ou un rond, les gravures que j'ai fait, ce sont en faite des rectangle d'une certaine longueur et d'une largeur de 0.02 mm
EVITER d'avoir un trait qui chevauche un autre trait, parce que pour la machine, c'est 2 coupes
Si jamais, il est possible de graver à partir de jpeg en noir et blanc, mais pas de découpe

Pour les matériaux, à moins que ce soit un matériaux qui m'est inconnu, j'en ai, ils sont un peu plus chère en suisse, mais vu le prix de la poste, c'est largement avantageux!

Je dispose de Evergreen 0.25 / 0.38 / 0.75 / 1 / 2 /3 mm
Bois croisé de 3 à 30 mm
Balsa
Matière acrylique de 2 / 3 / 4 mm en différent coloris
Carton divers

je suis ouvert à d'autre matériaux

Pour le prix, c'est le prix du matériaux, les frais d'envoi, et une petite contribution pour le temps, à s'arranger en privé selon la taille du travail
Je peu donner un coup de lime ou laisser brut et vous laisser le plaisir du travail :mdr106:
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1137
Inscription: 19 Oct 2007 08:44
